004773023

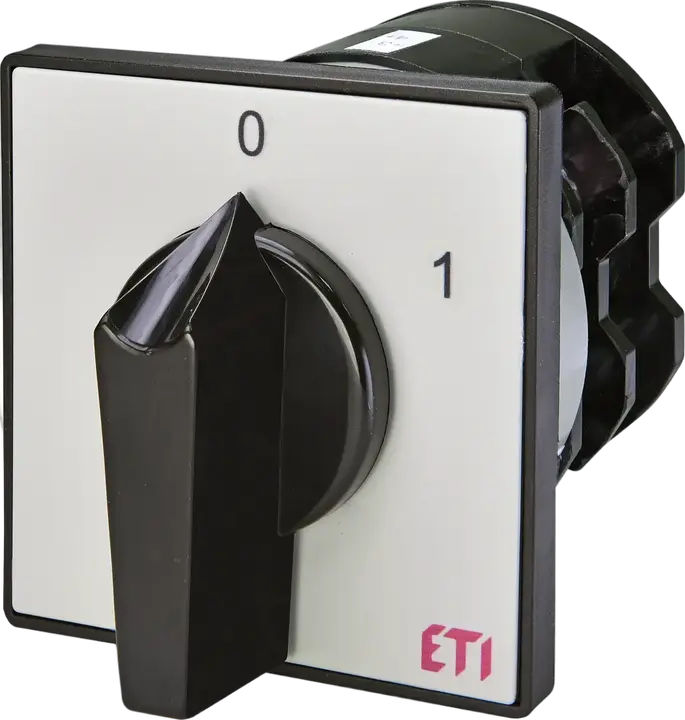

CS 100 10 U Grebenasto stikalo
Zaloga
status
Na zalogi
- ETI koda:
- 004773023
- Nazivni tok:
- 100 A
- Kataloška skupina:
- Odmična (grebenasta) stikala
- Način montaže:
- Sprednja montaža
- Opis tipa:
- 0-1
- Število polov:
- 3
- Termični tok Ith:
- 100 A
- Nazivni obratovalni tok Ie AC-21 pri 400V:
- 85 A
- Maks. nazivna obratovalna napetost (V AC):
- 480 V
- Nazivna izolacijska napetost:
- 690 V
- Uporaba:
- ON-OFF (0-1) stikala z 60° kotom preklopa
6 Dokumenti
21 Logistika
Produkt
- Neto teža izdelka
- 0,685 kg
- Net width
- 90 mm
- Net height
- 90 mm
- Net depth
- 129,56 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895659600
- Basic packaging weight
- 0,685 kg
- Basic Packaging Dimensions Height
- 144 mm
- Basic Packaging Dimensions Width
- 111 mm
- Basic Packaging Dimensions Depth
- 111 mm
- Basic packaging volume
- 1,774 dm³
Transportna embalaža
- Transport packaging quantity
- 18 pcs
- EAN code for a transport packaging
- 3838895659617
- Transport packaging weight
- 13,33 kg
- Transport Packaging Dimensions Height
- 240 mm
- Transport Packaging Dimensions Width
- 480 mm
- Transport Packaging Dimensions Depth
- 400 mm
- Transport packaging volume
- 46,08 dm³
- Pallet quantity
- 378 pcs
- Customs tariff
- 85363030
9 ETIM
- Model
- On/Off switch
- Rated permanent current Iu
- 100 A
- Type of control element
- Turn button
- Suitable for front mounting
- Da
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- With zero (off) position
- Da
- Rated operation power at AC-3, 400 V
- 37 kW
- Suitable for distribution board installation
- Da
ETIM klasifikacija – različica 9.0
1 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
19 Oznake
004773023Grebenasto stikaloCS 100 10 UETISWITCHRotary cam switchRotary cam switchRotary cam switchON-OFF switches with 60 deg. sw. angle3pInternacionalnoModularna, kompaktna in odmična stikala ETISWITCHVrtljiva stikalaMaks. nazivna obratovalna napetost (V AC): 480 VTermični tok Ith: 100 AUporaba: ON-OFF (0-1) stikala z 60° kotom preklopaŠtevilo polov: 3Nazivna izolacijska napetost: 690 VNazivni obratovalni tok Ie AC-21 pri 400V: 85 AGrebenasto stikalo TOWAR Število polov: 3 Termični tok Ith: 100 A Nazivni obratovalni tok Ie AC-21 pri 400V: 85 A Uporaba: ON-OFF (0-1) stikala z 60° kotom preklopa
