002176205

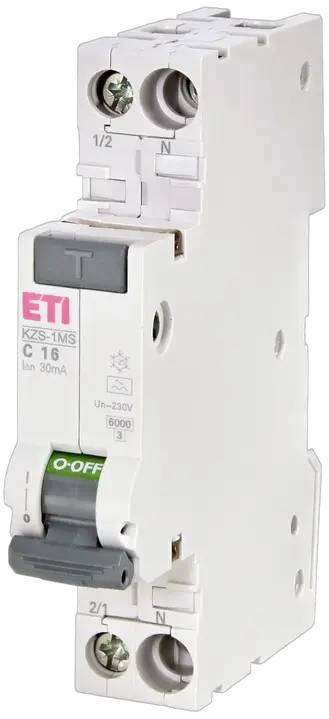

KZS-1MS 1p+N A B16/0.03 Kombinirano zaščitno stikalo
Zaloga
status
Na zalogi
- ETI koda:
- 002176205
- Nazivna AC napetost:
- 230 V
- Aplikacije:
- EN/IEC 61009
- Nazivni tok napake IDn:
- 0,03 A
- Nazivni tok:
- 16 A
- Tip diferenčnega toka:
- A
- Nazivni diferenčni tok:
- 0,03 A
- Izklopna karakteristika:
- B
- Število polov:
- 1+N
- Nazivna kratkostična zmogljivost:
- 6 kA
- Čas izklopa:
- Nezakasnjen
- Nazivna frekvenca:
- 50/60 Hz
- Nazivni presek:
- 110 mm²
- Standardi:
- EN/IEC 61009
1 Dokumenti
11 Logistika
Produkt
- Neto teža izdelka
- 0,115 kg
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838400143372
- Transport packaging weight
- 0,133 kg
- Transport Packaging Dimensions Height
- 80 mm
- Transport Packaging Dimensions Width
- 20,5 mm
- Transport Packaging Dimensions Depth
- 91,5 mm
- Transport packaging volume
- 0,15 dm³
- Pallet quantity
- 5.200 pcs
- Customs tariff
- 85362010
16 ETIM
- Leakage current type
- A
- Voltage type
- AC
- Release characteristic
- B
- Rated fault current
- 0,03 A
- Number of poles (total)
- 2
- Disconnection characteristic
- Undelayed
- Frequency
- 50/60 Hz
- Rated short-circuit breaking capacity according to EN 61009
- 6 kA
- Concurrently switching neutral conductor
- Da
- Number of protected poles
- 1
- Rated voltage
- 230 V
- Rated current
- 16 A
- Connectable conductor cross section solid-core(Min)
- 0,75 mm²
- Connectable conductor cross section multi-wired(Min)
- 0,75 mm²
- Connectable conductor cross section solid-core(Max)
- 10 mm²
- Connectable conductor cross section multi-wired(Max)
- 6 mm²
ETIM klasifikacija – različica 9.0
1 Diagrami
24 Oznake
002176205Kombinirano zaščitno stikaloKZS-1MS 1p+N A B16/0.03ASTIRCBOKZS-1MSType AB30mAInternacionalnoModularna zaščitna stikala in odklopniki ASTIDiferenčna in nadtokovna zaščita KZS in pripomočkiDiferenčna in nadtokovna zaščita RCBOIzklopna karakteristika: BČas izklopa: NezakasnjenŠtevilo polov: 1+NNazivna kratkostična zmogljivost: 6 kA/6 kANazivni presek: 110 mm²-110 mm²Tip diferenčnega toka: AStandardi: EN/IEC 61009Nazivni tok: 16 A/16 ANazivna frekvenca: 50 Hz/60 HzNazivni diferenčni tok: 0.03 AKombinirano zaščitno stikalo Nazivni tok: 16 A/16 A Tip diferenčnega toka: A Nazivni diferenčni tok: 0.03 A Izklopna karakteristika: B Število polov: 1+N Nazivna kratkostična zmogljivost: 6 kA/6 kA
