004648010

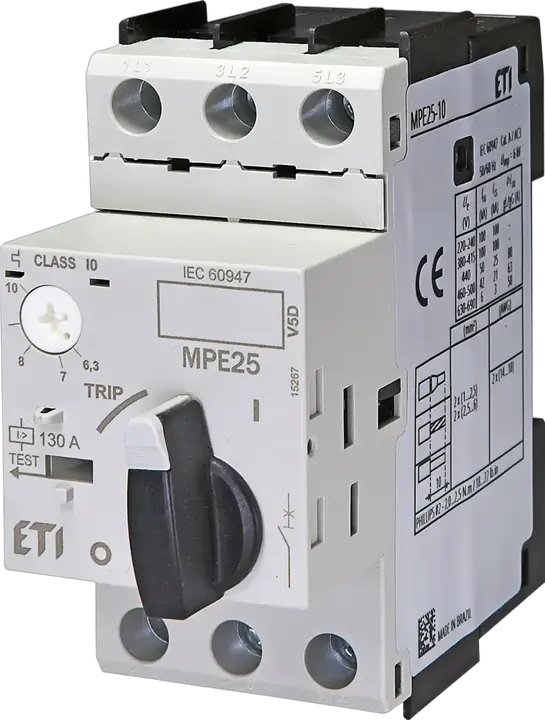

MPE25-10 Motorsko zaščitno stikalo
Zaloga
status
Na zalogi
- ETI koda:
- 004648010
- Nast. Pretok.strožnika:
- 6.3/10 A
- Število polov:
- 3
- IP zaščita:
- IP20
- Nazivna delovna napetost (V AC):
- 690 V
- Razpon tokovne nastavitve:
- 6.3/10 A
- Nast.KS sprožnika Irm:
- 130 A
- Kataloška skupina:
- MPE
- Maks. nazivna obratovalna napetost (V AC):
- 690 V
6 Dokumenti
14 Logistika
Produkt
- Neto teža izdelka
- 0,32 kg
- Net width
- 44,8 mm
- Net height
- 97,2 mm
- Net depth
- 97,48 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 7890355188330
- Transport packaging weight
- 0,36 kg
- Transport Packaging Dimensions Height
- 52 mm
- Transport Packaging Dimensions Width
- 105 mm
- Transport Packaging Dimensions Depth
- 105 mm
- Transport packaging volume
- 0,573 dm³
- Pallet quantity
- 1.800 pcs
- Customs tariff
- 85362010
16 ETIM
- Rated operation power at AC-3, 230 V
- 4,5 kW
- Rated permanent current Iu
- 10 A
- Rated short-circuit breaking capacity lcu at 400 V, AC
- 100 kA
- Degree of protection (IP)
- IP20
- Type of electrical connection of main circuit
- Frame clamp
- Phase failure sensitive
- Da
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated operation power at AC-3, 400 V
- 4,5 kW
- Switch off technique
- Thermomagnetic
- Overload release current setting(Min)
- 6,3 A
- Adjustment range undelayed short-circuit release(Min)
- 130 A
- Rated operating voltage(Min)
- 400 V
- Rated operating voltage(Max)
- 690 V
- Overload release current setting(Max)
- 10 A
- Adjustment range undelayed short-circuit release(Max)
- 130 A
ETIM klasifikacija – različica 9.0
1 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
18 Oznake
004648010Motorsko zaščitno stikaloMPE25-10ETICONMotor protective circuit breakerMPEMPEMPE25MPE25InternacionalnoModularna zaščitna stikala in odklopniki ASTIMotorska zaščitna stikala in pribor ETICONMotorska zaščitna stikalaNast.KS sprožnika Irm: 130 ARazpon tokovne nastavitve: 6.3 A/10 AMaks. nazivna obratovalna napetost (V AC): 690 VKataloška skupina: MPEMotorsko zaščitno stikalo TOWAR Razpon tokovne nastavitve: 6.3 A/10 A Nast.KS sprožnika Irm: 130 A
