002062647
Opuščeno

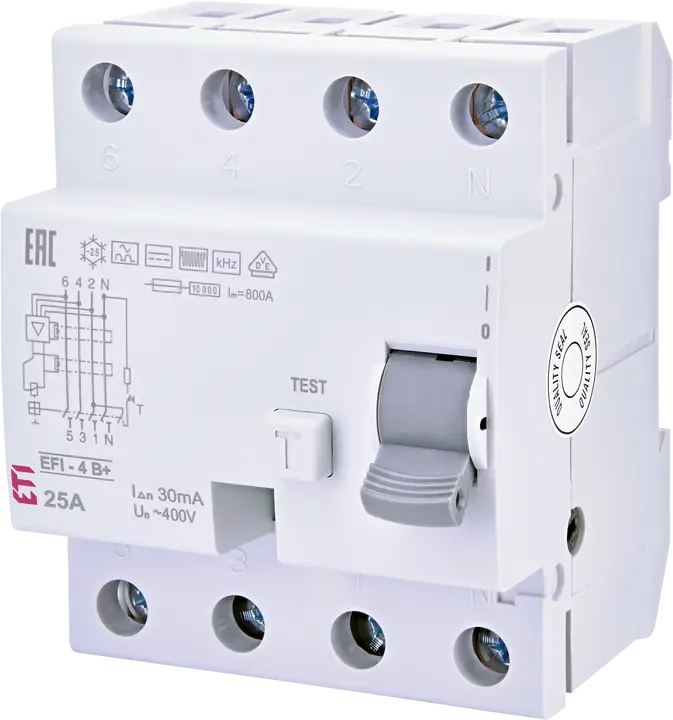

*EFI-4 B+ 25/0.03 Zaš. stikalo na diferenčni tok
Zaloga
status
Po naročilu
- ETI koda:
- 002062647
- Funkcija:
- RCCB (Zaščitna stikala na diferenčni tok)
- Kataloška skupina:
- EFI-4 B+ Residual current DC, AC up to 20kHz, B+
- Aplikacije:
- IEC/EN 61008, IEC/EN 62423, VDE 0664-400
- Vgradna globina:
- 68 mm
- Nazivni tok napake IDn:
- 0,03 A
- Nazivni diferenčni tok:
- 0,03 A
- Tip diferenčnega toka:
- B+
- Nazivni tok:
- 25 A
- Globina:
- 68 mm
- Način montaže:
- Montaža na pritrdilno letev TH 35
- Število polov:
- 3+N
- Nazivni pogojni kratkostični tok Inc:
- 10 kA
- Nazivna AC napetost:
- 400 V
- Nazivna frekvenca:
- 50/60 Hz
- Nazivni presek:
- 1-25 mm²
- Standardi:
- IEC/EN 61008, IEC/EN 62423, VDE 0664-400
- IP zaščita:
- IP20
8 Dokumenti
21 Logistika
Produkt
- Neto teža izdelka
- 0,35 kg
- Net width
- 72 mm
- Net height
- 87,5 mm
- Net depth
- 69,67 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895692935
- Basic packaging weight
- 0,375 kg
- Basic Packaging Dimensions Height
- 0,075 m
- Basic Packaging Dimensions Width
- 0,09 m
- Basic Packaging Dimensions Depth
- 0,074 m
- Basic packaging volume
- 0 m³
Transportna embalaža
- Transport packaging quantity
- 27 pcs
- EAN code for a transport packaging
- 3838895692942
- Transport packaging weight
- 10,475 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 1.404 pcs
- Customs tariff
- 85362010
19 ETIM
- Rated insulation voltage Ui
- 500 V
- Built-in depth
- 68 mm
- Leakage current type
- B+
- Rated impulse withstand voltage Uimp
- 4 kV
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Rated fault current
- 0,03 A
- Frequency
- Other
- Number of poles
- 4
- Short-circuit breaking capacity (Icw)
- 10 kA
- Rated voltage
- 400 V
- Rated current
- 25 A
- Width in number of modular spacings
- 4
- Ambient temperature during operating(Min)
- −25 °C
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
- Ambient temperature during operating(Max)
- 55 °C
ETIM klasifikacija – različica 9.0
2 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
26 Oznake
002062647Zaš. stikalo na diferenčni tok*EFI-4 B+ 25/0.03ASTIRCCBEFI-4 BEFI-4 B+Instantaneous30 mAInternacionalnoModularna zaščitna stikala in odklopniki ASTIZaščitna stikala na diferenčni tok EFI in priborZaščitna stikala na diferenčni tok RCCBGlobina: 68 mmŠtevilo polov: 3+NNazivni presek: 1 mm²-25 mm²IP zaščita: IP20Nazivna AC napetost: 400 V/400 VTip diferenčnega toka: B+Način montaže: Montaža na pritrdilno letev TH 35Nazivni pogojni kratkostični tok Inc: 10 kAStandardi: IEC/EN 61008, IEC/EN 62423, VDE 0664-400Nazivni tok: 25 A/25 ANazivna frekvenca: 50 Hz/60 HzNazivni diferenčni tok: 0.03 AZaš. stikalo na diferenčni tok TOWAR Nazivni diferenčni tok: 0.03 A Tip diferenčnega toka: B+ Nazivni tok: 25 A/25 A Globina: 68 mm Število polov: 3+N Nazivni presek: 1 mm²-25 mm²
