002442907

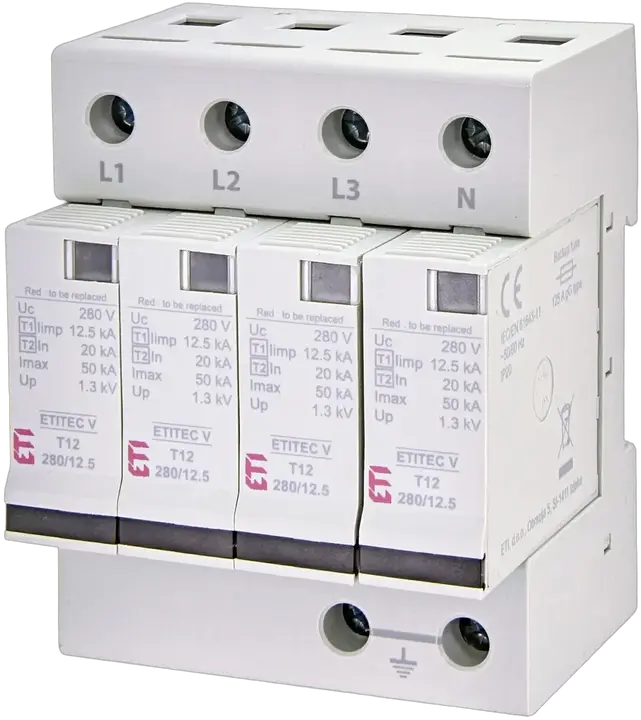

ETITEC V T12 280/12,5 4+0 Prenapetostni odvodnik
Zaloga
status
Na zalogi
- ETI koda:
- 002442907
- Funkcija:
- SPD
- Tip prenapetostnega odvodnika:
- T1, T2
- Maks. trajna obratovalna napetost AC Uc:
- 280 V
- Maks. odvodni tok (10/350):
- 12,5 kA
- In (8/20):
- 20 kA
- Imax(8/20):
- 50 kA
- Tip toka:
- AC
- Nazivna AC napetost:
- 230 V
- Up - Stopnja zaščite:
- 1,3 kV
- Daljinska signalizacija:
- No
- Uhajavi tok:
- Yes
- Sistem omrežja:
- TN-S
- Število modulov:
- 4
- Montaža:
- PV inverters protection on the AC side
- Vgradna globina:
- 68 mm
- IP zaščita:
- IP20
- Uporabljena tehnologija:
- MOV
- Kataloška skupina:
- ETITEC V
6 Dokumenti
27 Logistika
Produkt
- Neto teža izdelka
- 0,49 kg
- Net width
- 72 mm
- Net height
- 95,1 mm
- Net depth
- 66,9 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895828037
- Basic packaging weight
- 0,512 kg
- Basic Packaging Dimensions Height
- 83 mm
- Basic Packaging Dimensions Width
- 75 mm
- Basic Packaging Dimensions Depth
- 100 mm
- Basic packaging volume
- 0,622 dm³
Transportna embalaža
- Intermediate packaging quantity
- 2 pcs
- EAN code for a intermediate packaging
- 3838895857761
- Intermediate packaging weight
- 1,129 kg
- Intermediate Packaging Dimensions Height
- 90 mm
- Intermediate Packaging Dimensions Width
- 105 mm
- Intermediate Packaging Dimensions Depth
- 183 mm
- Transport packaging quantity
- 24 pcs
- EAN code for a transport packaging
- 3838895828044
- Transport packaging weight
- 12,288 kg
- Transport Packaging Dimensions Height
- 290 mm
- Transport Packaging Dimensions Width
- 210 mm
- Transport Packaging Dimensions Depth
- 460 mm
- Transport packaging volume
- 28,014 dm³
- Pallet quantity
- 384 pcs
- Customs tariff
- 85354000
11 ETIM
- Nominal voltage AC
- 230 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 40 kJ/Ohm
- System configuration TN-S
- Da
- Voltage protection level
- 1,3 kV
- Number of poles
- 4
- Signalling at the device
- Optical
- Max. continuous voltage AC
- 280 V
ETIM klasifikacija – različica 9.0
