002570004

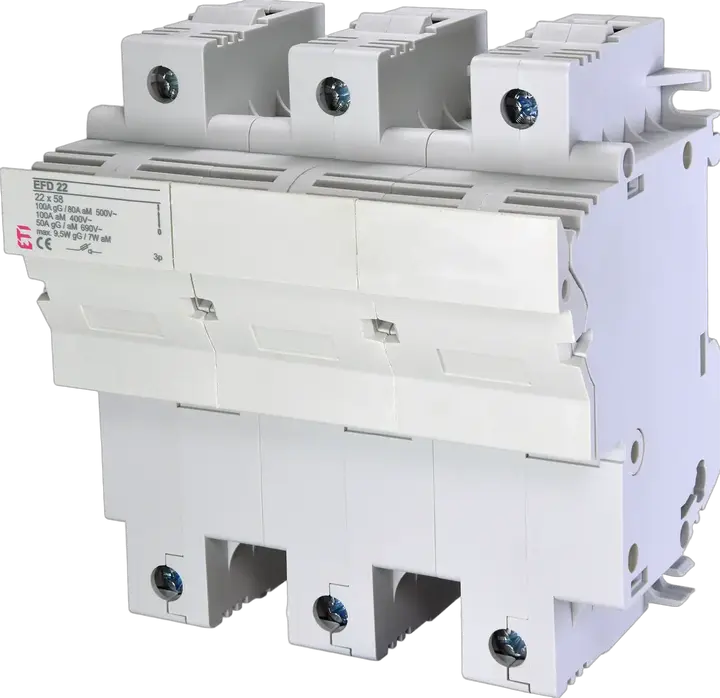

EFD 22 3p Varovalčni ločilnik
Zaloga
status
V prihodu
- ETI koda:
- 002570004
- Za uporabo z:
- CH talilni vložek
- Produktna skupina:
- LV-varovalčni ločilnik
- Kataloška skupina:
- LV-stikalna letev
- Prenapetostna kategorija:
- III
- Opis tipa:
- EFD
- Velikost:
- 22x58
- Način montaže:
- Montaža na DIN letev
- Število polov:
- 3
- Nazivna AC napetost:
- 690 V
- Kategorija uporabe:
- AC-22B
- Nazivni tok:
- 100 A
- Temperatura v prostoru:
- -5/40 °C
- Standardi:
- IEC60947-1, IEC60947-3
- Aplikacije:
- Residential and industrial installation
- IP zaščita:
- IP20
21 Logistika
Produkt
- Neto teža izdelka
- 476 g
- Net width
- 106,8 mm
- Net height
- 120,4 mm
- Net depth
- 75,84 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895699668
- Basic packaging weight
- 0,51 kg
- Basic Packaging Dimensions Height
- 82 mm
- Basic Packaging Dimensions Width
- 112 mm
- Basic Packaging Dimensions Depth
- 126 mm
- Basic packaging volume
- 1,157 dm³
Transportna embalaža
- Transport packaging quantity
- 35 pcs
- EAN code for a transport packaging
- 3838895699675
- Transport packaging weight
- 18,657 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,37 m
- Transport Packaging Dimensions Depth
- 0,375 m
- Transport packaging volume
- 0,03 m³
- Pallet quantity
- 560 pcs
- Customs tariff
- 85389099
7 ETIM
- Built-in depth
- 69 mm
- For fuse size
- 22x58 mm
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Nominal voltage
- 690 V
- Number of poles
- 3
- Width in number of modular spacings
- 6
ETIM klasifikacija – različica 9.0
