002570203

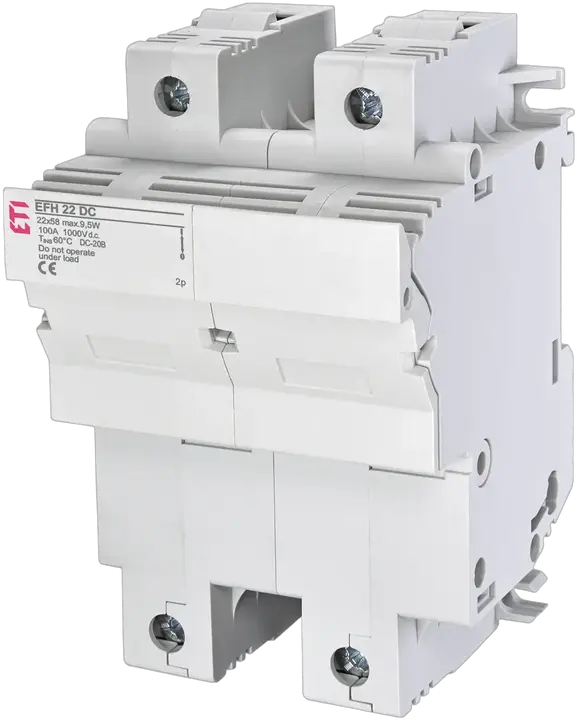

EFH 22 DC 2p Podstavek talilnega vložka
Zaloga
status
Na zalogi
- ETI koda:
- 002570203
- Za uporabo z:
- CH gPV talilni vložek
- Produktna skupina:
- Nizkonapetostni varovalčni ločilniki
- Kataloška skupina:
- LV-varovalčna letev
- IP zaščita:
- IP20
- Opis tipa:
- EFH
- Velikost:
- 22x58
- Število polov:
- 2
- Način montaže:
- Montaža na DIN letev
- Kategorija uporabe:
- DC-20B
- Nazivni tok:
- 100 A
- Nazivna enosmerna napetost:
- 1000 V
- Standardi:
- IEC60947-1, IEC60947-3
- Temperatura v prostoru:
- -5/40 °C
- Aplikacije:
- Fotovoltaična inštalacija
22 Logistika
Produkt
- EAN code for a single product
- 3838895910657
- Neto teža izdelka
- 317 g
- Net width
- 71,2 mm
- Net height
- 120,4 mm
- Net depth
- 75,84 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 2 pcs
- EAN code for a basic packaging
- 3838895798040
- Basic packaging weight
- 0,676 kg
- Basic Packaging Dimensions Height
- 82 mm
- Basic Packaging Dimensions Width
- 330 mm
- Basic Packaging Dimensions Depth
- 98 mm
- Basic packaging volume
- 2,652 dm³
Transportna embalaža
- Transport packaging quantity
- 48 pcs
- EAN code for a transport packaging
- 3838895798057
- Transport packaging weight
- 17,034 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,37 m
- Transport Packaging Dimensions Depth
- 0,375 m
- Transport packaging volume
- 0,03 m³
- Pallet quantity
- 960 pcs
- Customs tariff
- 85389099
4 ETIM
- For fuse size
- Other
- Mounting method
- Other
- Nominal voltage
- 1.000 V
- Number of poles
- 2
ETIM klasifikacija – različica 9.0
1 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
23 Oznake
002570203Podstavek talilnega vložkaEFH 22 DC 2pGreen protectEFHEFH 22 DCEFH 22 DC 2pWithout indicatorWithout adapterInternacionalnoTalilni vložki D, D0, CVarovalčni podstavki za DC cilindrične talilne vložkeVelikost: 22x58Opis tipa: EFHAplikacije: Fotovoltaična inštalacijaŠtevilo polov: 2Temperatura v prostoru: -5 °C/40 °CNačin montaže: Montaža na DIN letevStandardi: IEC60947-1, IEC60947-3Kategorija uporabe: DC-20BNazivna enosmerna napetost: 1000 V/1000 VNazivni tok: 100 A/100 APodstavek talilnega vložka Velikost: 22x58 Število polov: 2 Način montaže: Montaža na DIN letev Kategorija uporabe: DC-20B Nazivni tok: 100 A/100 A Nazivna enosmerna napetost: 1000 V/1000 V
