004186231

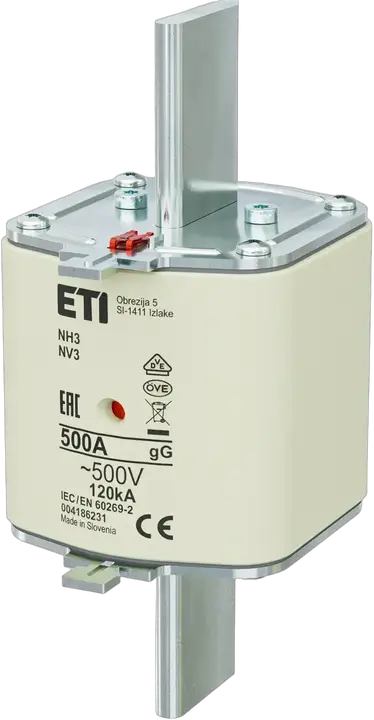

NH3 gG 500A/500V Talilni vložek
Zaloga
status
Na zalogi
- ETI koda:
- 004186231
- Tip varovalke:
- NH
- Velikost:
- NH3
- Nazivni tok:
- 500 A
- Karakteristika:
- gG
- Indikator:
- Kombinirani indikator stanja varovalke
- Nazivna AC napetost:
- 500 V
- Nazivna enosmerna napetost:
- 250 V
- AC Izklopna zmogljivost:
- 120 kA
- Izgubna moč:
- 33,5 W
- Skupni Joulov integral (A2s):
- 2.800.000
- Talilni Joulov integral (A2s):
- 776.000
- Standardi:
- IEC 60269-1, IEC 60269-2
- Aplikacije:
- For cable protection
7 Dokumenti
22 Logistika
Produkt
- EAN code for a single product
- 5904722951648
- Neto teža izdelka
- 800 g
- Net width
- 65 mm
- Net height
- 150,4 mm
- Net depth
- 83,4 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 3 pcs
- EAN code for a basic packaging
- 3838895396468
- Basic packaging weight
- 2,488 kg
- Basic Packaging Dimensions Height
- 0,093 m
- Basic Packaging Dimensions Width
- 0,203 m
- Basic Packaging Dimensions Depth
- 0,153 m
- Basic packaging volume
- 0,003 m³
Transportna embalaža
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895396475
- Transport packaging weight
- 10,302 kg
- Transport Packaging Dimensions Height
- 0,255 m
- Transport Packaging Dimensions Width
- 0,295 m
- Transport Packaging Dimensions Depth
- 0,235 m
- Transport packaging volume
- 0,018 m³
- Pallet quantity
- 624 pcs
- Customs tariff
- 85361090
9 ETIM
- Rated switching capacity AC
- 120 kA
- Voltage type
- AC/DC
- Fuse construction type according to IEC 60269
- NH3
- Rated voltage AC
- 500
- Power loss at rated current
- 33,5 W
- Type of fuse status indicator
- Combination fuse status indicator
- Rated current
- 500 A
- Rated voltage DC
- 250
- Utilization category
- gG (cable protection/equipment protection)
ETIM klasifikacija – različica 9.0
