004671074

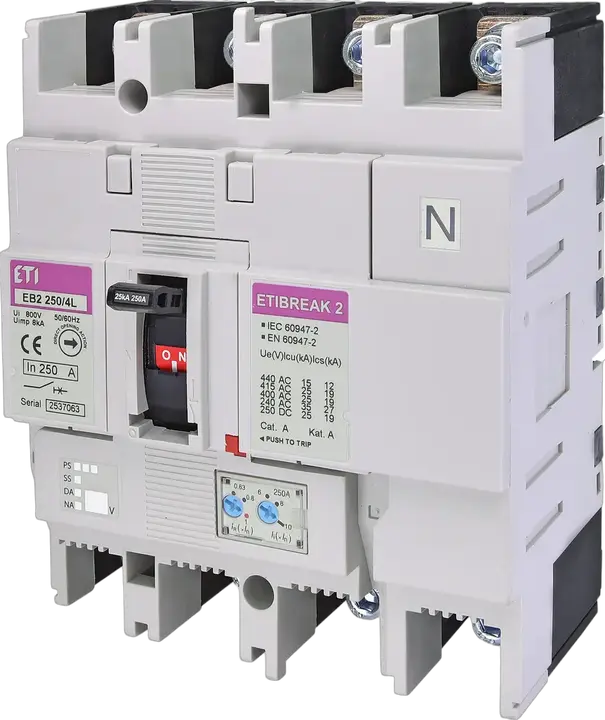

EB2 250/4L 160A 4p Kompaktni odklopnik
- ETI koda:
- 004671074
- Aplikacije:
- 60947
- Nazivna kratkostična zmogljivost:
- 25 kA
- Nazivni tok:
- 160 A
- Število polov:
- 4
- Tip priključitve:
- SPREDAJ
- Nazivna impulzna vzdržna napetost Uimp:
- 8 kV
- Nazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics:
- 25/19 kA
- Nazivna delovna napetost (V AC):
- 690 V
- Nazivna delovna napetost (V DC):
- 250 V
- Nazivna izolacijska napetost:
- 800 V
- Termo nastavitve:
- 0,63-1
- Magnetne nastavitve:
- 6-13
- Nastavljivo ali fiksno:
- Nastavljiv
- Standardi:
- 60947
- Funkcija:
- MCCB
- Kataloška skupina:
- EB2
- Velikost ohišja:
- 250
4 Dokumenti
14 Logistika
Produkt
- Neto teža izdelka
- 1,9 kg
- Net width
- 140 mm
- Net height
- 165 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Transportna embalaža
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895409762
- Transport packaging weight
- 1,9 kg
- Transport Packaging Dimensions Height
- 150 mm
- Transport Packaging Dimensions Width
- 170 mm
- Transport Packaging Dimensions Depth
- 110 mm
- Transport packaging volume
- 2,805 dm³
- Pallet quantity
- 421 pcs
- Customs tariff
- 85362090
16 ETIM
- Motor drive optional
- Da
- Complete device with protection unit
- Da
- Rated permanent current Iu
- 160 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 4
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 25 kA
- Overload release current setting(Min)
- 101 A
- Adjustment range undelayed short-circuit release(Min)
- 960 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 415 V
- Overload release current setting(Max)
- 160 A
- Adjustment range undelayed short-circuit release(Max)
- 2.080 A
ETIM klasifikacija – različica 9.0
