004695719

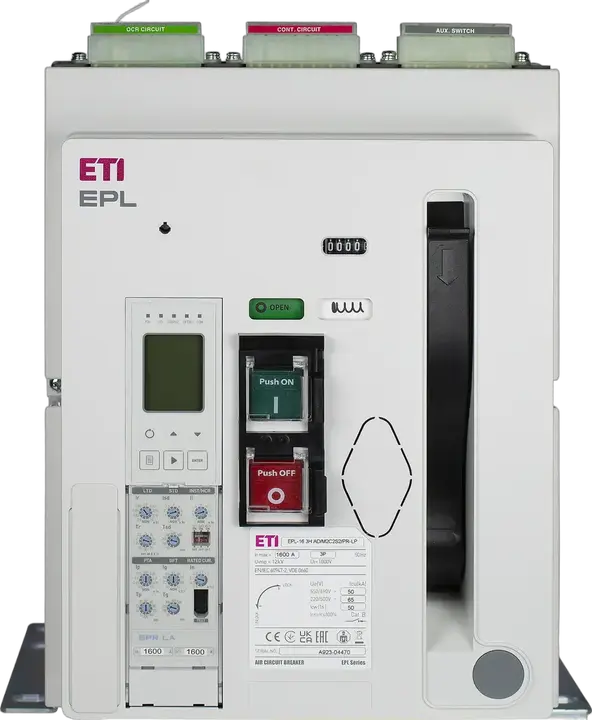

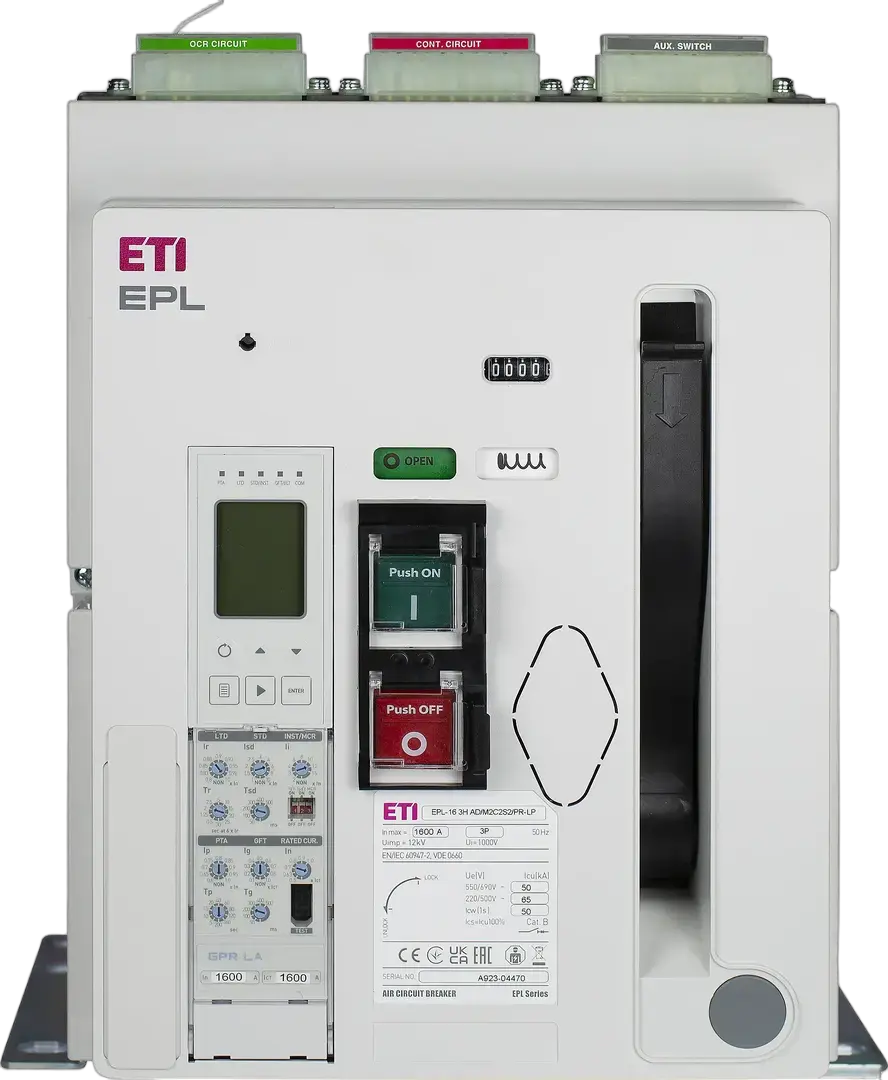

EPL-12 3H AF/M2C2S2/PR-LP Zračni odklopnik
Zaloga
status
Po naročilu
- ETI koda:
- 004695719
- Aplikacije:
- 60947-2
- Nazivna impulzna vzdržna napetost Uimp:
- 8 kV
- Tip priključitve:
- Zadnji kontakt
- Nazivna delovna napetost (V AC):
- 690 V
- Število polov:
- 3
- Nastavljivo ali fiksno:
- Nastavljiv
- Magnetne nastavitve:
- 1-15 xIn
- Standardi:
- 60947-2
- Termo nastavitve:
- 0,4-1 xIn
- Nazivni tok:
- 1250 A
- Nazivna izklopna kratkostična zmogljivost pri 415V Icu/Ics:
- 65 kA
- Kataloška skupina:
- ETIPOWER
23 Logistika
Produkt
- Neto teža izdelka
- 35,93 kg
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838400106025
- Basic packaging weight
- 36,43 kg
- Basic Packaging Dimensions Height
- 337,4 mm
- Basic Packaging Dimensions Width
- 404,4 mm
- Basic Packaging Dimensions Depth
- 295,8 mm
- Basic packaging volume
- 40,36 dm³
Transportna embalaža
- Intermediate packaging quantity
- 1 pcs
- EAN code for a intermediate packaging
- 3838400106032
- Intermediate Packaging Dimensions Height
- 600 mm
- Intermediate Packaging Dimensions Width
- 700 mm
- Intermediate Packaging Dimensions Depth
- 600 mm
- Transport packaging quantity
- 6 pcs
- EAN code for a transport packaging
- 3838400106049
- Transport packaging weight
- 254 kg
- Transport Packaging Dimensions Height
- 1.750 mm
- Transport Packaging Dimensions Width
- 1.200 mm
- Transport Packaging Dimensions Depth
- 840 mm
- Transport packaging volume
- 1.764 dm³
- Pallet quantity
- 6 pcs
- Customs tariff
- 85362090
15 ETIM
- Motor drive optional
- Da
- Complete device with protection unit
- Da
- Rated permanent current Iu
- 1.250 A
- Motor drive integrated
- Da
- Degree of protection (IP)
- IP20
- Type of control element
- Push button
- Position of connection for main current circuit
- Back side
- Integrated earth fault protection
- Da
- Type of electrical connection of main circuit
- Bolt connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 65 kA
- With switched-off indicator
- Da
- Rated voltage(Min)
- 690 V
- Rated voltage(Max)
- 690 V
ETIM klasifikacija – različica 9.0
