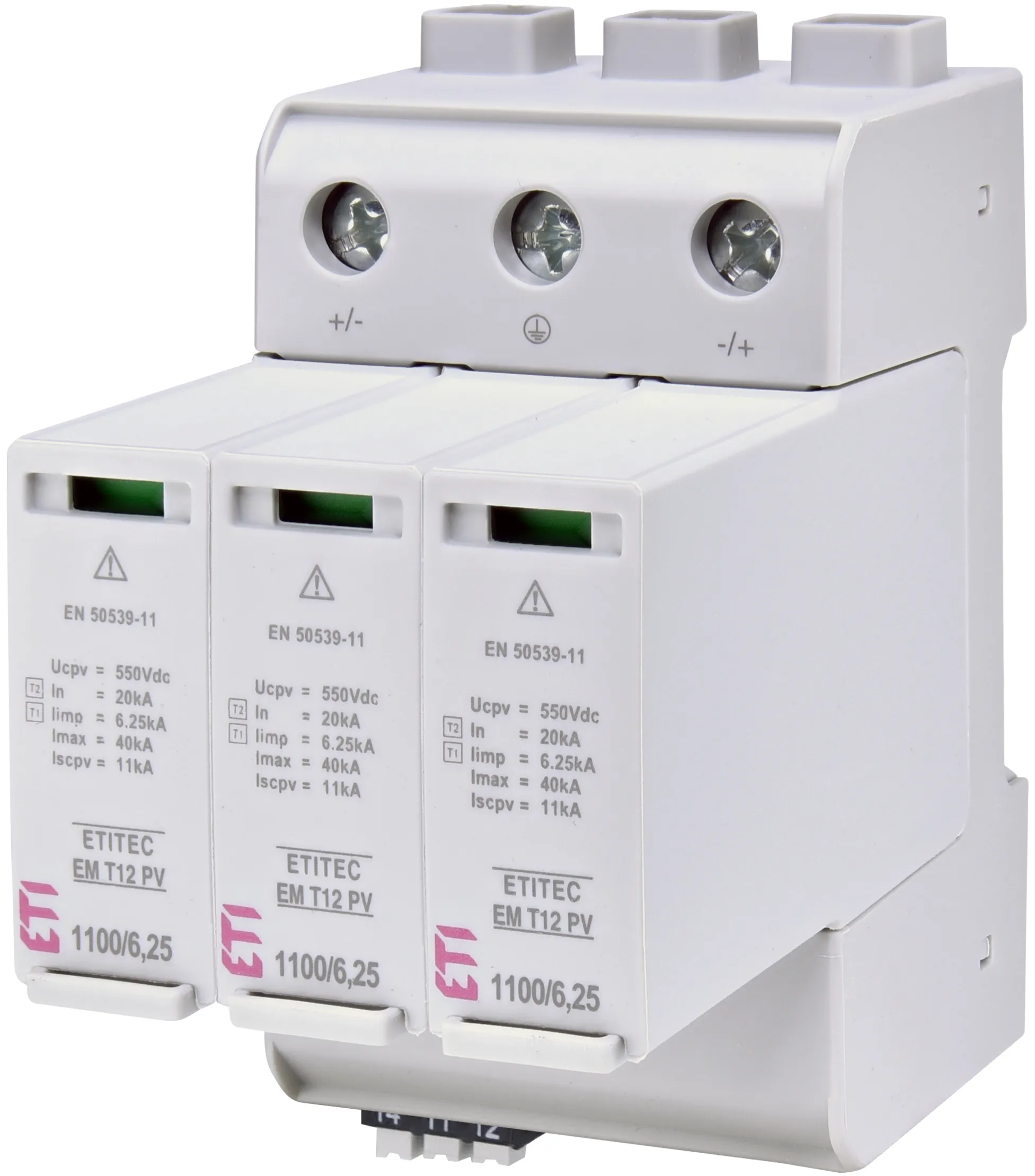

Prenapetostni odvodnik ETITEC EM T12 PV 1100/6,25 Y R 002440581
Specifikacija
- Koda izdelka:
- 002440581
- Opis:
- ETITEC EM T12 PV 1100/6,25 Y R
- Ime razreda:
- Prenapetostni odvodnik
- DC max continous operating voltage Uc:
- 1100V
- Skupina po po IEC/VDE:
- I, II / B, C
- Tip toka:
- DC
- Funkcija:
- SPD
- Tip:
- T1, T2
- Število polov:
- 2
- IP zaščita:
- IP20
- Kataloška skupina:
- ETITEC EM PV
- Število modulov:
- 3
- Up - Stopnja zaščite (kV):
- 3.8kV
- Uhajavi tok:
- JA
- Uporabljena tehnologija:
- MOV
- Built-in depth (mm):
- 86mm
- Maks. odvodni tok (10/350) (kA):
- 6.25kA
- Imax(8/20) (kA):
- 40kA
- Daljinska signalizacija:
- Ne
- In (8/20) (kA):
- 60kA
- Iimp - Impulzni tok (10/350) (kA):
- 625kA
- Montaža:
- PV zaščita
Dokumenti
Logistični podatki
Produkt
- Teža izdelka
- 0.406 kg
- Carinska tarifa
- 85363090
- logis_net_width
- 54 mm
- logis_net_height
- 111 mm
- logis_net_depth
- 96 mm
Osnovno pakiranje
- Količina
- 1
- EAN
- 3838895852971
- Teža
- 0.462 kg
Transportno pakiranje
- Količina
- 5
- EAN
- 3838895852988
- Teža
- 2.391 kg
- Odpremna količina
- 900
ETIM klasifikacija
- Klasifikacija
- EC001457
- Ime razreda
- Combined arrester for power supply systems
- System configuration DC
- Da
- System configuration IT
- Ne
- System configuration TN
- Ne
- System configuration TN-C
- Ne
- System configuration TN-C-S
- Ne
- System configuration TN-S
- Ne
- System configuration TT
- Ne
- System configuration other
- Ne
- Number of poles
- 2
- Lightning impulse current (10/350 µs)
- 6,25
- Max. continuous voltage DC
- 1100
- Max. PV-voltage
- 916
- Voltage protection level
- 3,8
- Specific energy (W/R)
- 9,77
- Max. conductor cross section solid (solid, stranded)
- 35
- Max. conductor cross section flexible (fine-strand)
- 25
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Remote signalling
- Da
- Signalling at the device
- Optical
- Test class
- Type 1 + 2
- Exhausting
- Ne
- Integrated backup fuse
- Ne
- Degree of protection (IP)
- IP20
