Izboljšano vzdrževanje DC polnilnic za električna vozila z IR-indikacijo C IR
Ker električna vozila (EV) postajajo vse bolj razširjena, se povečuje tudi povpraševanje po hitri in zanesljivi polnilni infrastrukturi. Posledično je vedno več pozornosti namenjene zagotavljanju, da polnilnice – zlasti hitre DC polnilnice – delujejo učinkovito in so voznikom dostopne tudi med daljšimi potovanji. Ena ključnih izzivov pri vzdrževanju teh polnilnih postaj je zmanjšanje izpadov zaradi električnih napak, ki lahko povzročijo prekinitev delovanja in zamudo pri popravilih. V tej študiji primera predstavljamo, kako ETI-jev inovativni modul C IR omogoča napredno rešitev za nadzor in vzdrževanje električne napeljave v DC polnilnicah za električna vozila, kar izboljšuje zanesljivost in učinkovitost vzdrževanja.
1. Hitre DC polnilnice
Električna vozila (EV) so vse pogostejša, z njimi pa tudi potreba po zanesljivi in dostopni polnilni infrastrukturi.
Glavni namen DC polnilnic je hitro polnjenje baterije električnega vozila med daljšimi potovanji. Zato so polnilnice običajno nameščene ob avtocestah, pogosto na obstoječih bencinskih servisih. Razdalje med posameznimi polnilnimi postajami so lahko precejšnje, zato vsaka okvara v električni napeljavi povzroči nepričakovano in nezaželeno zaustavitev postaje. Zaradi velikih razdalj je tudi vzdrževanje zahtevnejše, saj vzdrževalna ekipa potrebuje čas, da doseže okvarjeno napravo. Kakršna koli informacija o morebitni napaki je zato zelo dragocena.
Da bi se izognili takšnim dogodkom in skrajšali čas vzdrževanja, mora električna napeljava vključevati dodatne rešitve za indikacijo delovanja zaščitnih naprav – talilnih vložkov.
2. Električna napeljava DC polnilnice

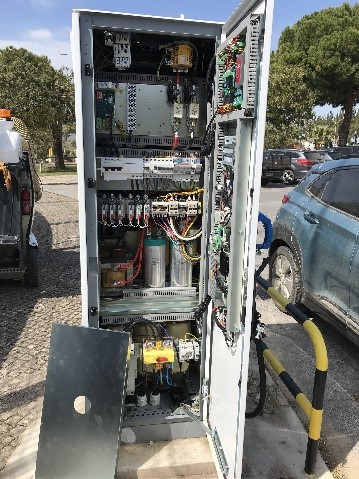

V DC polnilni postaji so glavni in pomožni električni tokokrogi, vsak zaščiten s cilindričnimi talilnimi vložki, vgrajenimi v ločilne nosilce ali podnožja (EFD/EFH). Vsak tokokrog je ključen za nemoteno in zanesljivo delovanje polnilne postaje.
DC polnilna postaja ima lastno strojno opremo, namenjeno upravljanju moči in komunikaciji prek uporabniškega vmesnika operaterja. Elektronska plošča polnilnice omogoča daljinsko komunikacijo ter prikaz dejanskih podatkov in parametrov, potrebnih za optimalno uporabniško izkušnjo. Ta komunikacija omogoča upravljavcem nadzor stanja polnilnice in zaznavanje napak. Razvijalci elektronskih plošč običajno vključijo dodatne digitalne vhode, ki omogočajo povezavo z drugo električno opremo, ki ni del osnovne plošče, a še vedno spada v sistem polnilnice EV.
Slika 3: Prosti digitalni vhodi omogočajo komunikacijo z drugimi napravami, ki so del polnilnice EV
S pomočjo teh dodatnih digitalnih vhodov je mogoče priključiti indikacijske naprave, ki prikazujejo dejansko stanje posameznih naprav znotraj polnilnice. Ena od takšnih naprav je indikacija delovanja talilnih vložkov.
3. C IR indikacija
ETI predstavlja novo rešitev za indikacijo talilnih vložkov v cilindričnih ločilnih nosilcih/podnožjih (EFD/EFH), ki neposredno komunicira z elektronsko ploščo preko digitalnih vhodov.
Nova IR-indikacija omogoča daljinski nadzor vseh cilindričnih ločilnih nosilcev/podnožij. Njena najpomembnejša prednost je, da ne zahteva talilnih vložkov s signalnim izmetnikom – deluje s standardnimi cilindričnimi talilnimi vložki. Poleg tega podpira velikosti 8x32 in 10x38 mm, kar jo naredi za prvo in edino rešitev na trgu za te dimenzije.

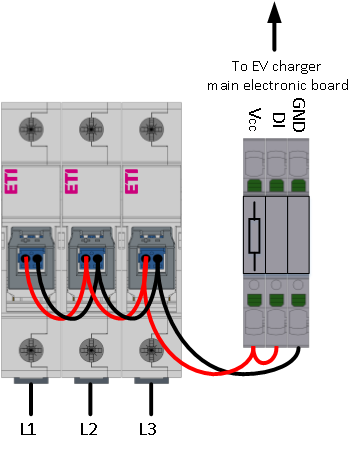

Slika 4: Shema ožičenja modulov C IR indikacije
Indikacija C IR je tudi prostorsko učinkovita rešitev, saj zavzame manj prostora kot tradicionalne rešitve, ki uporabljajo pomožna stikala.
Za delovanje C IR indikacije je potreben LED-tip cilindričnega ločilnega nosilca/podnožja (EFD/EFH) v kombinaciji z modulom C IR. Module C IR je mogoče povezati zaporedno ali vzporedno, odvisno od vrste indikacije, ki jo želi projektant (indikacija posameznega tokokroga ali skupine tokokrogov).
4. C IR indikacija – integracija v polnilnico EV
Daljinski indikacijski modul C IR zazna delujoče (izpraznjene) talilne vložke in ustvari digitalni signal, ki ga je mogoče povezati s strojno opremo polnilnice EV. Elektronska plošča polnilnice se poveže z omrežnim vmesnikom (gateway) in naprej z internetom. Takšna rešitev omogoča daljinsko komunikacijo, s katero lahko upravljavci spremljajo podatke v realnem času o vsakem električnem tokokrogu znotraj polnilne postaje. Sistem prihrani čas pri odpravi napak, saj so informacije o napaki takoj dostopne.

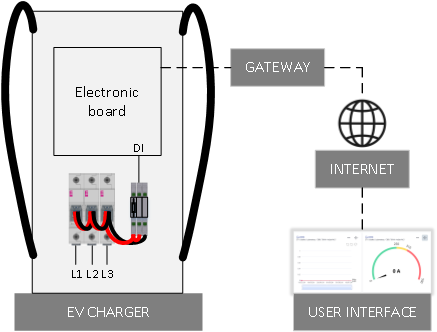

Slika 5: Poenostavljena shema integrirane C IR rešitve
5. Zaključki
Modul C IR indikacije je dragocena rešitev za hitro zaznavanje delujočih talilnih vložkov znotraj polnilne postaje EV. S to rešitvijo se čas vzdrževanja bistveno skrajša, saj ima ekipa boljši vpogled v morebitno napako, kar omogoča hitrejšo in učinkovitejšo odpravo. V članku je prikazana integracija C IR rešitve v polnilno postajo EV. Podobna integracija je mogoča tudi v drugih aplikacijah, kot so PV pretvorniki, industrijski sistemi ali katerakoli naprava, ki podpira komunikacijo preko digitalnih vhodov. C IR indikacija predstavlja korak naprej v razvoju pametnih izdelkov, ki podpirajo digitalizirane rešitve.
