Nova generacija nizkonapetostnih kompaktnih odklopnikov (MCCB)
Avtor: Denis Imširović, dipl. inž. el.
MCCB se uporablja za zaščito nizkonapetostnih električnih vodnikov in priključenih naprav pred preobremenitvami in kratkimi stiki. Običajno je nameščen na sekundarni strani transformatorskih postaj (kot glavno stikalo ali za zaščito posameznih odcepov). V industriji se uporablja v stikalnih blokih ali za zaščito motorjev, prav tako ima pomembno vlogo v ladjedelništvu. Pri stavbnih inštalacijah ga pogosto najdemo kot glavno zaščitno stikalo.
 |  |
Danes na trgu najdemo dve izvedbi MCCB-jev – eno s termomagnetnim prožilnikom in drugo z elektronskim oziroma mikroprocesorskim prožilnikom.
Termomagnetni prožilnik deluje na osnovi bimetala in elektromagnetnega prožilnika. Ko skozi MCCB teče preobremenitveni tok, se bimetal zaradi svoje lastnosti začne upogibati, dokler ne pride do izklopa vezja. Bimetalni prožilnik je kalibriran pri 45 °C; pri nižjih ali višjih temperaturah okolice lahko pričakujemo daljši ali krajši čas delovanja. Za natančne rezultate je treba upoštevati kompenzacijski faktor, ki ga določi proizvajalec. Pri kratkem stiku nastane močno elektromagnetno polje, ki sproži elektromagnetni prožilnik.

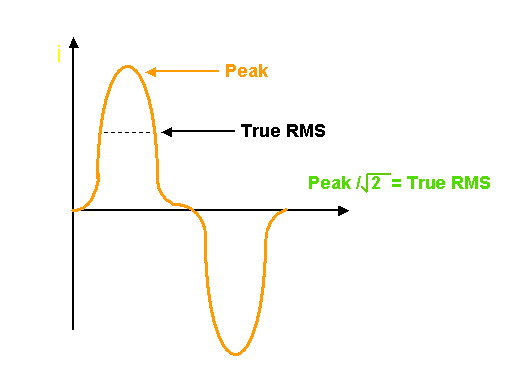

Mikroprocesorski ali elektronski prožilnik deluje na osnovi spremljanja toka po metodi prave efektivne vrednosti (True RMS). Ta vrednost se izračuna iz vršnih vrednosti, ki jih mikroprocesor zazna in obdeluje.

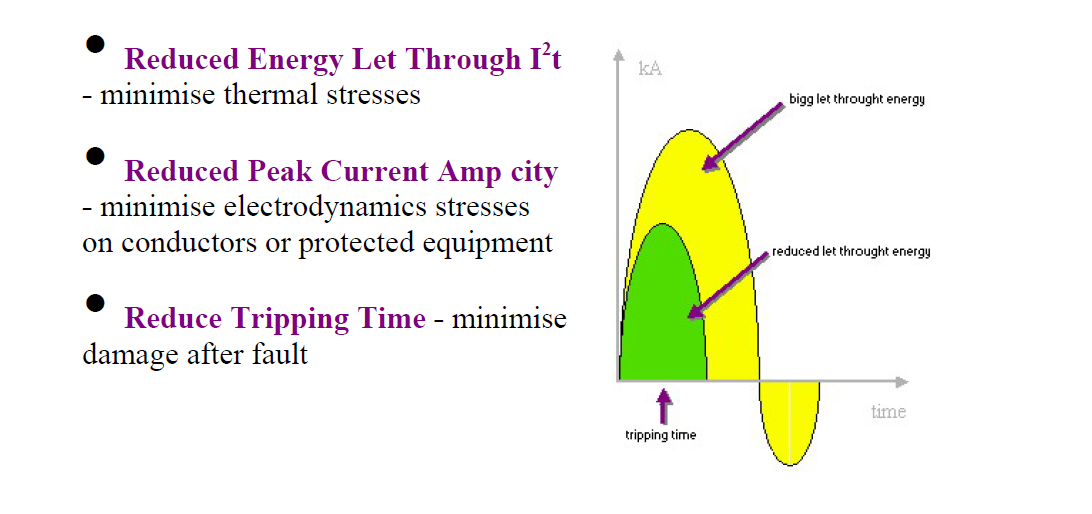

F.B.M – Fast Breaking Mechanism – pomeni, da lahko s posebno konstrukcijo kontaktov in načinom pretoka toka dosežemo hitro izklopno delovanje in izjemne tokovno-omejevalne lastnosti.

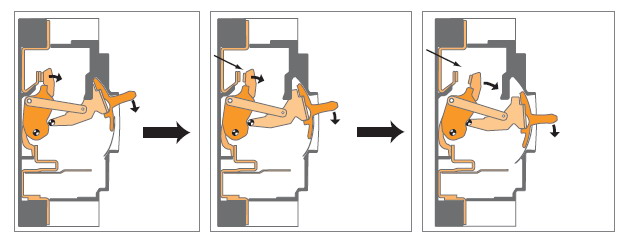

Mehanizem neposrednega odpiranja – pogonska sila je neposredno povezana iz vzvoda na glavne kontakte. Vzmeti zagotavljajo neodvisno ročno delovanje, vendar odpiranje ne temelji na vzmetni sili. Tak mehanizem je potreben pri ločilnih stikalih, zasilnih izklopnih stikalih, varnostnih končnih stikalih in stikalih za varnostno blokado vrat.

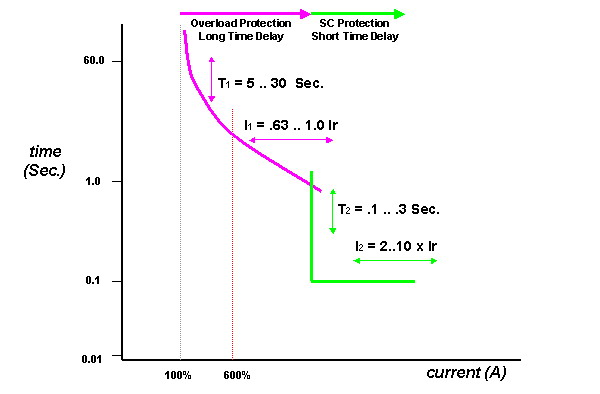

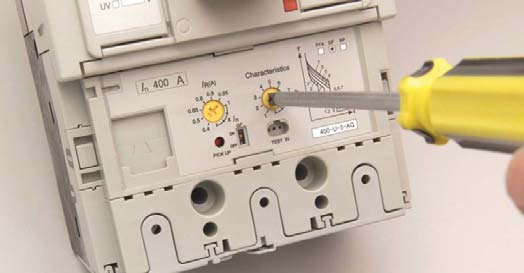

Najpomembnejši tehnični podatki so nazivni tok (Ir), nazivna napetost (Ur), kratkostična zmogljivost (Icu, Ics) in čas delovanja. Območje delovanja pri preobremenitvah ali kratkih stikih lahko enostavno določimo iz časovno-tokovnih karakteristik. Termomagnetni MCCB-ji imajo nastavljivo preobremenitveno karakteristiko (0,63–1 × Ir) ter tudi magnetno (6–13 × Ir). Elektronski MCCB-ji imajo prav tako nastavljiva oba dela karakteristike, vendar z nekoliko drugačnimi vrednostmi: preobremenitveno območje 0,4–1 × Ir in sedem vnaprej nastavljenih magnetnih krivulj za različne aplikacije (generatorji, motorji razredov 10, 20, 30 itd.).
Standardne izvedbe MCCB pokrivajo območje tokov od 20 do 2500 A, s kratkostično zmogljivostjo od 36 do 100 kA pri nazivni obratovalni napetosti Ur = 400 V v šestih različnih velikostnih okvirjih. Na voljo so 3- in 4-polne izvedbe z nazivno izolacijsko napetostjo Ui = 800 V in nazivno impulzno prenapetostno trdnostjo Uimp = 8 kV. Možno je izbrati tudi ekonomsko različico, ki predstavlja cenejšo rešitev z nekoliko nižjimi kratkostičnimi vrednostmi, vendar z vsemi potrebnimi nastavitvami.

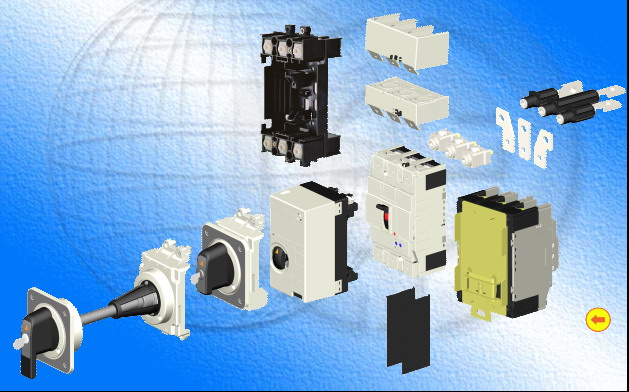

MCCB je mogoče opremiti z različnimi dodatki, ki skupaj predstavljajo pomemben del uspešne uporabe v številnih aplikacijah. Tuljava za izklop na daljavo, podnapetostna tuljava, signalni in pomožni kontakt so znani kot notranji dodatki, ki jih lahko uporabnik enostavno sam namesti.
Zunanji dodatki vključujejo različne oblike ročajev, vtične module, pregradne vložke, zadnje priklope, adapterje za montažo na DIN letev, motorske pogone, pokrove, sponke ipd.
MCCB-ji se odlikujejo po visoki združljivosti in veliki kratkostični zmogljivosti. S svojimi konstrukcijskimi značilnostmi zagotavljajo zanesljivo delovanje in minimalno potrebo po vzdrževanju, zato imajo ključno vlogo v nizkonapetostnih elektroenergetskih sistemih.
