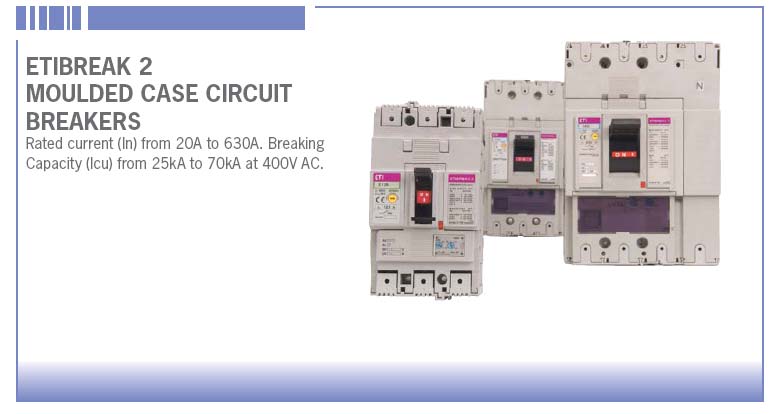

NOVA SERIJA ETIBREAK EB2 Z VIDIKA SELEKTIVNOSTI
Avtor: Peter Klenovšek
KAJ JE SELEKTIVNOST?
Selektivnost zaščitnih naprav se imenuje tudi diskriminacija ali koordinacija zaščitnih naprav. Poenostavljeno povedano, koordinacija pomeni, da morajo spodnje (downstream) zaščitne naprave (odklopniki/varovalke) delovati prej kot zgornje (upstream) naprave. Tako se zmanjša del sistema, ki je prizadet ob napaki ali motnji. Na nivoju transformatorske postaje morajo odklopniki na odcepih izklopiti prej kot glavni odklopnik. Podobno morajo odklopniki v razdelilnih omaricah izklopiti prej kot odklopnik, ki napaja omarico iz transformatorske postaje.
Obstajata dve ravni selektivnosti:
- Popolna selektivnost
- Delna selektivnost
POPOLNA SELEKTIVNOST
O popolni selektivnosti govorimo, kadar pri napaki deluje spodnja zaščitna naprava (odklopnik ali varovalka), zgornja pa ostane zaprta. Takšna zaščita zagotavlja največjo razpoložljivost sistema. Popolna selektivnost je dosežena, če je selektivnost zagotovljena v časovnem območju delovanja t ≥ 0,1 s (časovno-tokovne karakteristike) in tudi v območju t < 0,1 s (Joulejev integral). Pri velikih pričakovanih kratkostičnih tokovih bo čas delovanja krajši od 0,1 s. V teh primerih ni mogoče uporabiti I-t diagramov, zato je treba upoštevati diagrame I²t–Ipsc.
Selektivnost je dosežena, če je maksimalna vrednost I²t zgornje zaščitne naprave večja od vrednosti I²t spodnje zaščitne naprave.

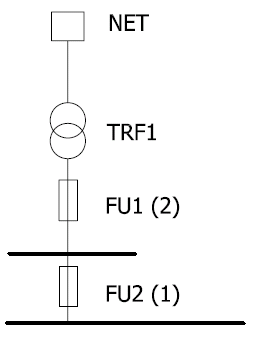

Prvi primer popolne selektivnosti: zaščitne naprave so varovalke
 |
|

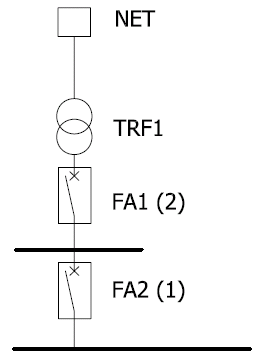

Drugi primer popolne selektivnosti: zaščitne naprave so MCCB-ji
 |  |
DELNA SELEKTIVNOST
Selektivnost je delna, če zgornji pogoj ni izpolnjen do celotnega predvidenega kratkostičnega toka, ampak do nižje vrednosti, imenovane mejni tok selektivnosti (Is). Nad to vrednostjo lahko delujeta obe zaščitni napravi, kar pomeni izgubo selektivnosti. V večini primerov je selektivnost vprašljiva pri časih delovanja t < 0,1 s, kar se običajno zgodi, ko zaščitne naprave nimajo časovne zakasnitve na magnetnih sprožilnikih.

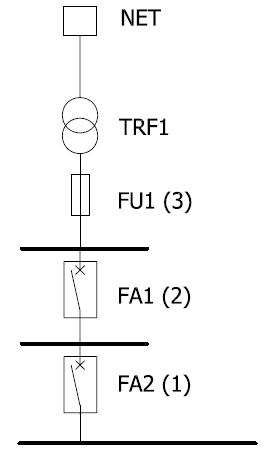

Prvi primer delne selektivnosti: zaščitne naprave so MCCB-ji in varovalke
 |  |
KAKO DOSEČI SELEKTIVNOST PRI MCCB-JIH
Na splošno obstajajo trije načini:
- Selektivnost glede na nivoje toka
Ta metoda se doseže z nastavitvijo pragov sprožitve relejev v stopnjah – od spodnjih naprav (nižjih nastavitev) proti viru (višje nastavitve). - Selektivnost glede na časovne zakasnitve
Ta metoda temelji na nastavitvi časovno zakasnjenih sprožilnih enot, tako da imajo spodnji releji najkrajše čase delovanja, proti viru pa se časi postopno podaljšujejo. - Kombinacija obeh metod
Z mehansko zakasnitvijo, dodano k shemi nivojev toka, se lahko izboljša splošna selektivnost. S to metodo je mogoče doseči popolno selektivnost.
SELEKTIVNOST V PRAKSI
V sistemih, kjer kriteriji selektivnosti niso upoštevani, pride do nepotrebnih izpadov napajanja v delih omrežja, kjer zaščita ne bi smela delovati. V prejšnjem primeru (primer) lahko ob kratkem stiku na zbiralki pod zaščitno napravo FA2 (1) izklopi varovalka FU1 (3), kar povzroči izpad napajanja vseh bremen, ki jih napaja transformator TRF1. Takšni primeri so v industriji nezaželeni, še posebej pa v sistemih, kjer je potrebna stalna razpoložljivost napajanja (npr. v bolnišnicah).

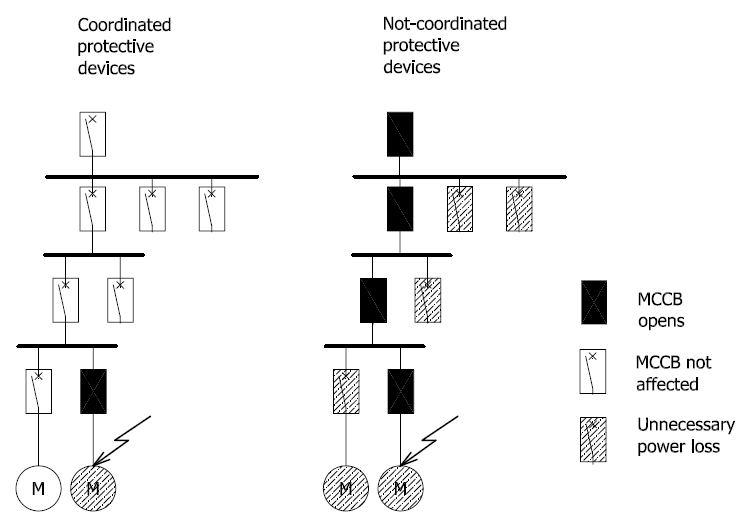

Še dodatna razlaga selektivnosti:
METODE IZVEDBE ŠTUDIJE SELEKTIVNOSTI
Najpogostejša metoda, ki jo uporabljajo projektanti, je primerjava časovno-tokovnih krivulj s pomočjo računalniških programov, ki omogočajo izbiro podatkov iz knjižnic proizvajalcev zaščitnih naprav.
ETI ponuja program ETIFUSE. Ta programska oprema izračuna čase delovanja, prekinjene tokove in Joulejeve integrale za ETI varovalke. Program omogoča uporabnikom enostavno preverjanje selektivnosti med ETI zaščitnimi napravami.
Program lahko prenesete in namestite na naslednjem spletnem naslovu:
www.eti.si/en/support

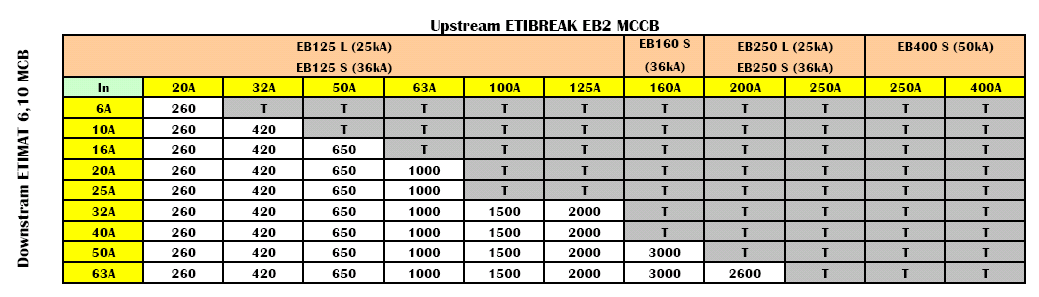

TABELA SELEKTIVNOSTI ZA ETI ZAŠČITNE NAPRAVE ETIBREAK IN ETIMAT
Polja, ki vsebujejo črko »T« (tabela 1), označujejo popolno selektivnost med ustreznima zgornjim in spodnjim odklopnikom ali drugo zaščitno napravo. Popolna selektivnost velja za vse nivoje napak do prekinilne zmogljivosti zgornjega ali spodnjega odklopnika – tistega, ki ima manjšo vrednost.
Za vsa ostala polja selektivnost ni popolna ali pa je delna. Če je selektivnost delna, je v polju navedena vrednost mejnega toka selektivnosti Is.
Opombe:
- T = popolna selektivnost
- Ocenjeni MCCB-ji so termomagnetnega tipa – serija ETIBREAK EB2
- Tabela temelji na karakteristiki B za ETIMAT MCB-je 6kA in 10kA (ETIMAT6 in ETIMAT10)
- Tabela je skladna s standardom IEC 60947-2, dodatek A
- Vse vrednosti so podane za 400V AC
- Is je izražen v A
ETI je nedavno prenovil program MCCB-jev in ponuja široko paleto elektronskih MCCB-jev na osnovi mikroprocesorjev. Ti MCCB-ji omogočajo uporabnikom zelo prilagodljive rešitve z vidika selektivnosti.
Viri:
- CEI IEC TR 61818 Tehnično poročilo, Vodnik za uporabo nizkonapetostnih varovalk, 2003-05
